关于步进电机发热
我们通常见到的各类电机,内部都是有铁芯和绕组线圈的。绕组有电阻,通电会产生损耗,损耗大小与电阻和电流的平方成正比,这就是我们常说的铜损,如果电流不是标准的直流或正弦波,还会产生谐波损耗;铁心有磁滞涡流效应,在交变磁场中也会产生损耗,其大小与材料,电流,频率,电压有关,这叫铁损。铜损和铁损都会以发热的形式表现出来,从而影响电机的效率。步进电机一般追求定位精度和力矩输出,效率比较低,电流一般比较大,且谐波成分高,电流交变的频率也随转速而变化,因而步进电机普遍存在发热情况,且情况比一般交流电机严重。
2,为什么高低温步进电机、伺服电机发热比普通电机高?
高低温电机的线圈材料需要耐更高温度,绝缘强度更高,所以散热性能比一般的伺服电机的线圈差一些,但不会影响电机的高温性能。
3,步进电机发热随速度变化的情况:
采用恒流驱动技术时,步进电机在静态和低速下,电流会维持恒定,以保持恒力矩输出。速度高到一定程度,电机内部反电势升高,电流将逐步下降,力矩也会下降。因此,因铜损带来的发热情况就与速度相关了。静态和低速时一般发热高,高速时发热低。但是铁损(虽然占的比例较小)变化的情况却不尽然,而电机整个的发热是二者之和,所以上述只是一般情况。
4, 发热带来的影响
电机发热虽然一般不会影响电机的寿命,对大多数客户没必要理会。但是严重时会带来一些负面影响。如电机内部各部分热膨胀系数不同导致结构应力的变化和内部气隙的微小变化,会影响电机的动态响应,高速会容易失步。又如有些场合不允许电机的过度发热,如医疗器械和高精度的测试设备等。因此对电机的发热应当进行必要的控制。
5, 如何减少电机的发热:
减少发热,就是减少铜损和铁损。减少铜损有两个方向,减少电阻和电流,这就要求在选型时尽量选择电阻小和额定电流小的电机,对两相电机,能用串联的电机就不用并联电机。但是这往往与力矩和高速的要求相抵触。对于已经选定的电机,则应充分利用驱动器的自动半流控制功能和脱机功能,前者在电机处于静态时自动减少电流,后者干脆将电流切断。另外,细分驱动器由于电流波形接近正弦,谐波少,电机发热也会较少。减少铁损的办法不多,电压等级与之有关,高压驱动的电机虽然会带来高速特性的提升,但也带来发热的增加。所以应当选择合适的驱动电压等级,兼顾高速性,平稳性和发热,噪音等指标。
二、如何改变步进电机旋转反向?
步进电机安装后,如果实际旋转方向与所需旋转方向相反,且不方便通过修改控制程序改变电机旋转方向时,可以通过交换电机引线A+、A-(或者交换B+,B-)与驱动器的接线顺序,改变电机旋转方向。
三相步进电机可通过对调三相中的任意两相来实现反向。
三、如何设定步进驱动器的输出电流?
一般情况下,设定步进驱动器的输出电流不大于电机的相电流。以下两种情况例外:
1,如果所选电机输出力矩略小于负载所需力矩,可将电驱动器输出流设定为略大于电机的相电流(比如,额定电流为2A,可以设定为2.5A或者3A)。但电流越大,电机发热越大。
2,对于低温环境工作时,设置步进电机驱动器的输出电流比步进电机额定电流稍高一档,以提高步进电机的输出扭矩。
四、如何选择步进驱动器的工作电压?
步进驱动器工作电源电压越高,高速时扭矩衰减越小。在步进驱动器允许的电压范围内,建议选用尽量高的驱动电压,以提高步进电机的高速扭矩输出。但电压越高,步进电机的发热越大,振动噪音越大。
五、步进电机的引线标准长度多少?能延长吗?引线延长后对电机性能有什么影响?最多可以延长多少?
1, KH步进电机标准引线长度3米,KVM步进电机标准引线长度1米。
2, 步进电机引线可延长到15米。超过15米的电机引线,会导致电流降低,电机扭矩会有衰减。
六、高创伺服驱动器的脉冲方向信号对PLC的输出信号要求
高创驱动器需要PLC的脉冲方向信号是NPN输出
1,台达、松下、三菱等PLC的脉冲方向信号一般是NPN输出,直接使用即可

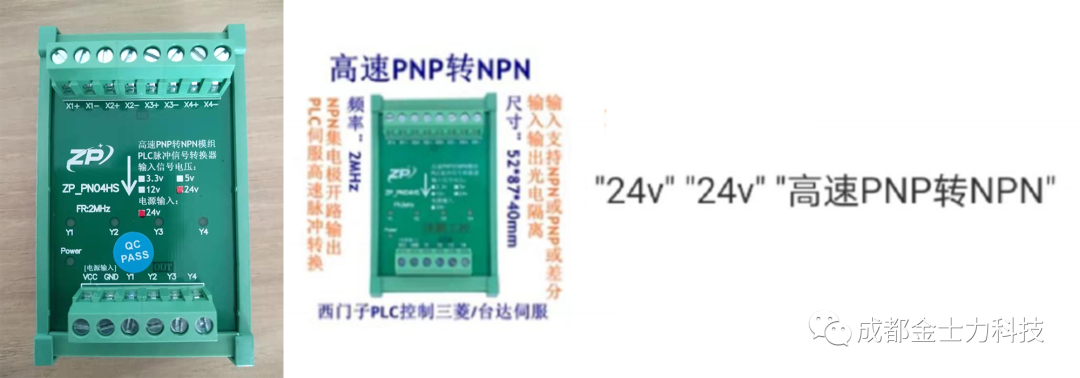

2,西门子PLC的脉冲方向信号一般是PNP输出,需要用PNP转NPN的信号转换模块。
七、Coley伺服驱动器的脉冲方向信号对PLC的输出信号要求
Copley驱动器需要PLC的脉冲、方向信号是PNP输出
1,西门子PLC是PNP的输出, 直接使用即可
2,台达、松下、三菱等日系PLC一般都是NPN输出,需要用信号转换模块。与上图类似,将输出换成“NPN转PNP”
八、伺服电机与驱动器之间最长距离多远?
电机与驱动器之间的距离一般限制在20米。而且不建议线缆中间转接。
1, 如确需更长的距离,需处理好线缆屏蔽,并采用必要的抗干扰措施,如伺服驱动器主电源输入端采用隔离变压器、驱动器接地、动力线缆加磁环等。
2,线缆如确需中间转接,需要处理好反馈线缆的屏蔽层,防止电磁干扰。
九、绝对值位置反馈与增量式位置反馈的区别
1,绝对值位置反馈元件:
-
可以记忆运动部件断电前的位置,断电期间运动部件如果被人为移动过,重新上电后,绝对值反馈元件可以识别位置变化。
-
用绝对值位置反馈元件的系统,上电后不需要回原点。
-
按照断电期间保存多圈数据的方法,多圈绝对值位置反馈元件分为:机械式和电池式。机械式采用多级齿轮方式记忆多圈数据,电池式用后备电池保存多圈数据。需定期(2-3年)更换电池。
-
金士力科技的KECM系列伺服电机的绝对值编码器(选配)是机械式多圈绝对值编码器。
2,增量式位置反馈元件:
-
系统刚上电时,位置数据都是0,不能记忆运动部件断电前的位置,断电期间运动部件如果被人为移动过,重新上电后,增量式反馈元件不能识别位置变化。
-
用增量式位置反馈元件的系统,上电后需要回原点,以确定初始零位。
-
金士力科技的KECM系列伺服电机的位置反馈元件采用旋转变压器(标配),即属于增量式反馈元件。
十、关于电机绝缘等级
根据不同绝缘材料耐受高温的能力对其规定了7个允许的最高温度,按照温度大小排列分别为:Y、A、E、B、F、H和C。它们的允许工作温度如下表所示。
绝缘等级代码 |
Y |
A |
E |
B |
F |
H |
C |
允许工作温度(℃) |
90 |
105 |
120 |
130 |
155 |
180 |
180以上 |
比如,B级绝缘说明的是该电机采用的材料热温度为130℃。使用者在电机工作时应该保证不使发电机绝缘材料超过该温度才能保证发电机正常工作。金士力科技的电机绝缘等级为:
KH系列步进电机:B级绝缘
KVM系列步进电机:C级绝缘
KECM系列伺服电机:H级绝缘
