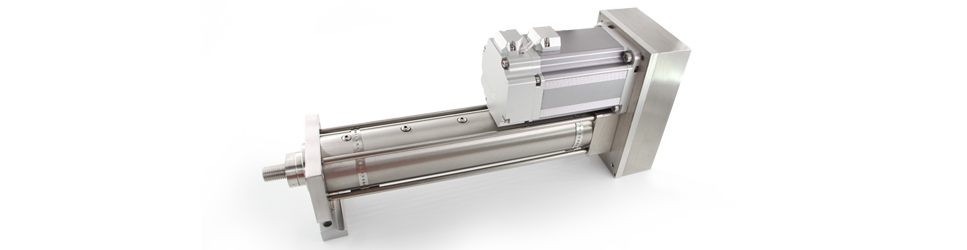

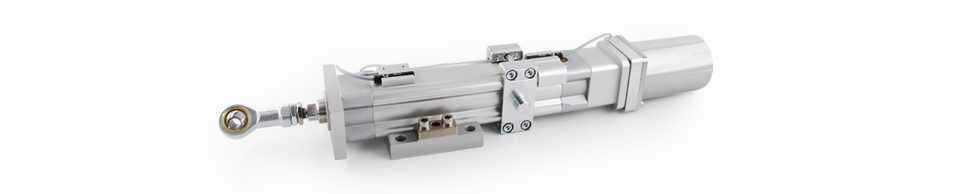

VB系列电动缸

VB系列伺服电动缸适用于真空、高低温环境,内置滚珠丝杠,将电机的旋转运动转换为推杆的直线运动,具有定位精度高、速度快、安装方便、免维护等特点。广泛应用于材料性能测试、汽车零部件环境测试、户外移动设备等诸多领域。

真 空 度:10-7Pa

环境温度:-50+120℃(可扩展更宽温度范围)

截面尺寸:45/54/64/75/93/110mm

额定推力:117KN

行程范围:301500mm

直线速度:1601350mm/s

重复精度:0.05mm



VB系列伺服电动缸适用于真空、高低温环境



温度、真空度等级表

真空度、温度等级 等级代码 温度范围(℃) 最高真空度(Pa,可选)
真空、高温 HT -20~120 10-3
真空、高低温 NT -40~+85 10-3
真空、高低温 SNT -50~120 10-3
定制 L*H* 定制 定制



型号 VB45 VB54 VB64 VB75 VB93 VB110
丝杆导程(mm/rev) 5、10 5、10、16 5、10、20 5、10、25 5、15、32 5、20、40
丝杠直径(mm) 12 16 20 25 32 40
最大推力(KN) 1、1 3、3、2.6 5、5、4.5 7、7、6 12、12、10 17、17、14.5
最大驱动扭矩(Nm) 1.1、2 3、5.6、7.7 4.8、9.2、16.3 7、13.1、26.5 11.9、33.7、56.6 16.9、63.7、102.6
最大速度(m/s) 0.55、1.1 0.4、0.8、1.2 0.3、0.6、1.2 0.27、0.53、1.35 0.21、0.62、1.34 0.16、0.67、1.34
最大转速(rpm) 6600、6600 4800、4800、4500 3600、3600、3600 3250、3220、3260 2530、2515、2515 2010、2010、2010
重复精度(mm) ±0.05 ±0.05 ±0.05 ±0.05 ±0.05 ±0.05

电机安装方式:

电机折返安装

电机直连安装

缸体安装方式

前法兰

双侧耳轴

底座

更多产品详情,联系我们获取产品选型样本。

电   话(微信同号):18224448086、18228050282

邮   箱:SALES@KINGSNI.COM
